光學(xué)儀器是工農(nóng)業(yè)生產(chǎn)、資源勘探、空間探索、科學(xué)實(shí)驗(yàn)、國(guó)防建設(shè)以及社會(huì)生活各個(gè)領(lǐng)域重要的觀察、測(cè)試、分析、控制、記錄和傳遞的工具。主要分為兩大類，一類是成實(shí)像的光學(xué)儀器，如幻燈機(jī)、照相機(jī)等;另一類是成虛像的光學(xué)儀器，如望遠(yuǎn)鏡、顯微鏡、放大鏡等。光學(xué)儀器的性能直接影響成像的質(zhì)量、觀測(cè)的結(jié)果，且光學(xué)儀器一般價(jià)格較貴，因此維護(hù)和保養(yǎng)至關(guān)重要。
一、光學(xué)儀器起霧的原因及危害

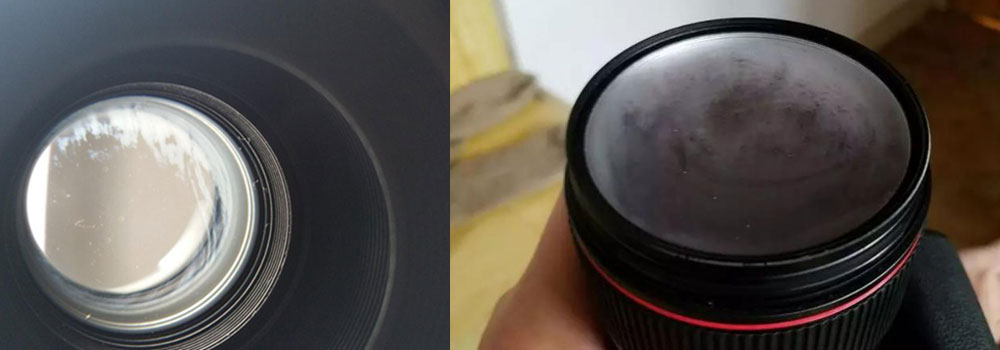

霧是指光學(xué)零件的拋光面上，呈現(xiàn)出“露水”似的物質(zhì)，包括油性霧、水性霧、水油混合霧。
油性霧通常分布在圓形光學(xué)零件的邊緣，并向中央伸延，有的則沿擦拭痕跡分布，油性霧的形成主要是油脂污染了玻璃表面，或是由于油脂的擴(kuò)散，揮發(fā)在玻璃表面凝結(jié)而造成的，比如擦拭光學(xué)零件所用的輔料含脂量高，或者所用的工具帶有油脂，用手指直接拿取和觸及光學(xué)零件等，都會(huì)引起油性霧。
水性霧是由于潮濕空氣在溫度變化下而形成，主要分布在零件的全面積上，產(chǎn)生原因主要是潮濕氣體所致，但與儀器密封性能、光學(xué)玻璃的化學(xué)穩(wěn)定性，以及玻璃表面的清潔程度有關(guān)，在較高的相對(duì)濕度下，霉菌易生長(zhǎng)，有些霉菌生長(zhǎng)狀大后，便在菌絲體周圍產(chǎn)生分泌物，這些分泌物有的是液狀的，在液狀分泌物外圍便形成水性霧。
不管何種原因形成的霧，由于霧滴以曲率半徑極小的球形分布于光學(xué)零件表面上、使入射光線產(chǎn)生散射現(xiàn)象，除了降低儀器的有效透光率外，并使成像質(zhì)量差，影響觀測(cè)。有的光學(xué)零件因長(zhǎng)期起霧，被腐蝕的玻璃表面形成很多微孔，嚴(yán)重的會(huì)使玻璃零件報(bào)廢。
二、如何防止光學(xué)儀器生霧
1. 設(shè)計(jì)防霧
選擇化學(xué)穩(wěn)定性能好的光學(xué)玻璃和材料，保證儀器在高溫或低溫情況下不降低密封性能，以防止因漏氣而引起的水性霧。
2.化學(xué)藥劑防霧
使用化學(xué)藥劑如甲基硅油、3204 等防霧。把這些化學(xué)藥劑配成溶液涂在光學(xué)零件表面上，從而使零件表面形成一層憎水層。
3. 鍍膜防霧
利用化學(xué)鍍膜或真空鍍膜方法，在玻璃表面鍍一層憎水膜，以提高玻璃的化學(xué)穩(wěn)定性，增強(qiáng)玻璃的抗腐蝕能力，減少起霧。
4. 減少儀器內(nèi)部的水蒸氣
減少儀器內(nèi)部的水蒸氣，防止水蒸氣在玻璃表面上凝結(jié)，要從以下幾個(gè)方面入手。
? 光學(xué)儀器生產(chǎn)過程中要盡量控制好生產(chǎn)環(huán)境，如溫濕度和微塵粒子。有些工廠會(huì)對(duì)裝配好的儀器進(jìn)行干燥處理，如充干燥氮?dú)饣蚩諝狻?/span>
? 在光學(xué)儀器的包裝時(shí)使用礦物或硅膠干燥劑，控制產(chǎn)品包裝中的“微量濕氣”。
? 將出貨時(shí)的紙箱含水率控制在14%以內(nèi)(瓦楞紙箱及其材料的國(guó)家標(biāo)準(zhǔn)、行業(yè)標(biāo)準(zhǔn)對(duì)含水率的要求是11%±3%)。
? 儀器存放的庫(kù)房要通風(fēng)、向陽(yáng)、干燥。盡量縮短倉(cāng)儲(chǔ)時(shí)間，或者改善倉(cāng)儲(chǔ)環(huán)境，控制溫濕度環(huán)境。
? 選擇干凈的集裝箱，不使用木地板含水率超過20%的集裝箱，并在集裝箱中使用集裝箱干燥劑防潮。
粵公網(wǎng)安備44030702001820號(hào)
